DJM、SJM型锁紧盘式单型弹性膜片联轴器主要尺寸和参数
| 规格 | 公称扭矩 N.m | 许用转速 rpm | 主要尺寸（ mm） | ||||||
| d1,d2 | D | L | φmax | A | C | L0 | |||
| 01 | 33 | 20000 | 19~31 | 68 | 45 | 72 | 6.1 | 89 | 179 |
| 02 | 90 | 20000 | 19~31 | 81 | 45 | 72 | 6.6 | 89 | 179 |
| 03 | 173 | 18000 | 19~42 | 93 | 56 | 100 | 8.4 | 102 | 214 |
| 04 | 245 | 15000 | 20~48 | 104 | 73 | 100 | 11.2 | 127 | 253 |
| 05 | 420 | 13000 | 20~60 | 126 | 70 | 115 | 11.7 | 127 | 267 |
| 06 | 772 | 12000 | 30~70 | 143 | 75 | 155 | 11.7 | 127 | 277 |
| 07 | 1270 | 10000 | 30~80 | 168 | 98 | 170 | 16.8 | 127 | 323 |
| 08 | 2080 | 10000 | 30~85 | 194 | 98 | 185 | 17.0 | 140 | 336 |
| 09 | 3328 | 9000 | 35~95 | 214 | 98 | 215 | 21.6 | 152 | 348 |
| 10 | 4900 | 8000 | 40~105 | 246 | 110 | 230 | 23.9 | 178 | 398 |
| 11 | 6368 | 6300 | 45~115 | 276 | 110 | 263 | 27.2 | 178 | 398 |
| 12 | 8900 | 6300 | 50~115 | 276 | 110 | 263 | 17.5 | 153 | 373 |

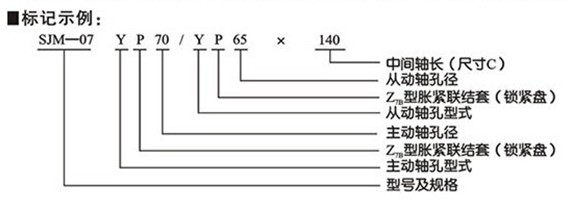

注：1、φmax随孔d1、d2的大小而相应变动，具体参见样本Z10型胀套。
2、规格12以上的来函洽询。
DJM、SJM型锁紧盘式单型弹性膜片联轴器
