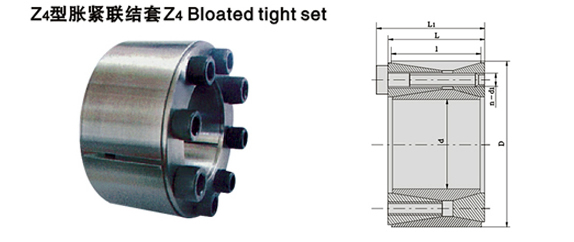

Z4型胀紧联结套特性: Z4型胀紧套由锥度不同的开口双锥内环与开口双锥外环及两个双锥压紧环组成，用内六角螺栓锁紧。与Z2型比较，结合面长，对中精度高，用于旋转精度要求较高和传递较大载荷的场合。
标记示例：
内径d=130mm、外径D=180mm的Z2型胀紧联接套:胀套Z2-130×180
安装参考范例
| 基 本 尺 寸 | 额定负荷 | 胀套与轴 结合面上 的压力 Pf N/mm2 | 胀套与轮 毂结合面 上的压力 Pf′ N/mm2 | 螺钉的拧 紧 力 矩 MA N·m | 重 量 kg | |||||||
| d | D | l | L | L1 | d1 | n | 轴向力 F1 KN | 转矩 M1 KN·m | ||||
| mm | ||||||||||||
| 70 | 120 | 56 | 62 | 74 | M12 | 8 | 197 | 6.85 | 201 | 117 | 145 | 3.3 |
| 80 | 130 | 12 | 291 | 11.65 | 263 | 162 | 3.7 | |||||
| 90 | 140 | 290 | 13.00 | 234 | 150 | 4.0 | ||||||
| 100 | 160 | 74 | 80 | 94 | M14 | 15 | 389 | 19.70 | 213 | 133 | 230 | 7.2 |
| 110 | 170 | 483 | 22.60 | 242 | 157 | 7.7 | ||||||
| 120 | 180 | 482 | 28.90 | 222 | 148 | 8.3 | ||||||
| 125 | 185 | 480 | 30.00 | 212 | 143 | 8.5 | ||||||
| 130 | 190 | 31.20 | 205 | 140 | 8.8 | |||||||
| 140 | 200 | 18 | 574 | 40.20 | 227 | 159 | 9.3 | |||||
| 150 | 210 | 572 | 42.90 | 212 | 152 | 10.0 | ||||||
| 160 | 230 | 88 | 94 | 110 | M16 | 800 | 64.00 | 227 | 158 | 355 | 14.9 | |
| 170 | 240 | 795 | 67.80 | 214 | 152 | 15.7 | ||||||
| 180 | 250 | 21 | 923 | 83.00 | 235 | 170 | 16.4 | |||||
| 190 | 260 | 921 | 88.00 | 223 | 163 | 17.2 | ||||||
| 200 | 270 | 24 | 1050 | 105.00 | 242 | 179 | 18.8 | |||||
| 210 | 290 | 110 | 116 | 134 | M18 | 20 | 1118 | 117.30 | 197 | 143 | 485 | 23.0 |
| 220 | 300 | 21 | 1120 | 123.00 | 189 | 138 | 27.7 | |||||
| 240 | 320 | 24 | 1280 | 153.00 | 198 | 148 | 29.8 | |||||
| 250 | 330 | 27 | 1282 | 160.20 | 205 | 157 | 31.0 | |||||
| 260 | 340 | 1430 | 186.00 | 157 | 32.0 | |||||||
| 280 | 370 | 130 | 136 | 156 | M20 | 24 | 1650 | 230.00 | 192 | 145 | 690 | 46.0 |
| 300 | 390 | 245.00 | 179 | 138 | 49.0 | |||||||
| 注：Z4型紧胀联结套螺钉的机械性能等级为12.9级。 | ||||||||||||
