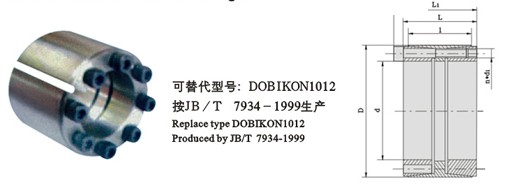

Z12型胀紧联结套
特性:Z12型胀紧套适用于轴和轴上零件的联结,以传递扭矩,轴向力二者的复合负载.
标记示例：
内径d=130mm、外径D=180mm的Z2型胀紧联接套:胀套Z2-130×180
安装参考范例

Z12A型胀套

基本尺寸					内六角螺钉		额定负荷		胀套与轴结合面上的压力PfN/mm2	胀套与轮毂结合面上的压力 Pf′ N/mm 2	螺钉的拧紧力矩 MA N·m	重量 kg
d	D	l	L	L1	d1	n	轴向力 F1 KN	转矩 M1 KN·m
mm						n	轴向力 F1 KN	转矩 M1 KN·m
25	55	32	40	46	M6	6	67	0.84	297	101	17	0.47
28								0.94	265	101		0.44
30								1.0	248	101		0.42
35	60	44	54	60		7	74	1.3	165	87		1.0
40	75	44	54	62	M8		145	2.9	282	116	41	1.1
45	75	44	54	62			145	3.26	251	116		1.2
50	80	56	64	72		8	165	4.15	200	98		1.4
55	85					9	186	5.15	205	104		1.6
60	90					10	207	6.2	202	106		1.7
65	95					10	207	6.75	187	100		1.9
70	110	70	78	88	M1O	10	329	11.5	223	114	83	3.1
80	120					11	362	14.5	215	115		3.5
90	130					12	390	17.8	208	115		3.8
100	145	90	100	112	M12	14	527	26.3	200	107	145	6.1
110	155					17	575	31.8	198	110		6.6
120	165					18	670	40.4	212	120		7.2
130	180	104	116	130	M14	16	759	49	180	112	230	11.1
140	190					18	842.8	59	186	124		11.8
150	200					19	896.6	67	185	127		12.6
160	210					20	950	76	183	128		13.4
170	225	134	146	162	M16	19	1223.5	104	172	113	355	19.6
180	235					20	1288.8	116	172	115		20.6
190	250					21	1363	129.5	172	116		23.8
200	260					22	1437.5	143.7	172	112		24.9
220	285					24	1581.8	174	172	115		29.6
240	305					26	1725	207	172	119		31.9
260	325					28	1846	240	170	117		34.3
280	355	165	177	197	M20	24	2428.5	340	168	117	690	52
300	375					25	2540	381	161	123		55.3
320	405					28	2881	461	175	119		67.3
340	425					29	2994	509	171	119		71
360	455	190	202	224	M22	28	3588.8	646	169	115	930	96.5
380	475					30	3821	726	170	115		101.2
400	495					31	3960	792	168	120		106
420	515					32	4100	861	165	1l6		110.7
440	535					24	4260	937	165	112		110
460	555					24	4260	980	158	107		113
480	575					28	5000	1200	176	121		118
500	595					28	5000	1240	169	1l7		122
520	615					30	5330	1390	174	121		126
540	635					30	5330	1440	168	117		131
560	655					32	5680	1590	172	121		135
580	675					33	5860	1705	172	121		140
600	695					33	5860	1760	166	118		144
注：Z12A型胀紧联结套螺钉的机械性能等级为12.9级。
