Ｚ3型胀紧联结套-胀套-温州市丰翔机械有限公司

产品说明

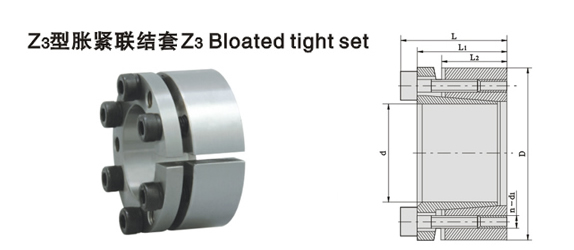

Z3型胀紧套特性: Z3型胀紧内外锥环用内六角螺栓拧紧，能传递较大载荷，并且一个锥环上有拆卸螺纹孔；Z3型结合面较长，对中性好，适用于旋转精度要求较高和传递大载荷的场合。

安装参考范例

基本尺寸							额定负荷		胀套与轴结合面上的压力 Pf N/mm2	胀套与轮毂结合面上的压力 Pf′ N/mm2	螺钉的拧紧力矩 MA N·m	重量 kg
d	D	L	L 1	L2	d1	n	轴向力F1 KN	转矩 M1 KN·m
mm						n	轴向力F1 KN	转矩 M1 KN·m
20	47	37	31	21.7	M6	4	30	0.30	287	90	17	0.29
22	47					4	30	0.33	260	90		0.27
25	50					5	35	0.44	287	106		0.30
28	55							0.49	256	96		0.36
30	55							0.53	239	96		0.34
35	60						45	0.81	246	106		0.38
40	65						45	0.94	215	98		0.41
45	75	46	38	25.3	M8	6	80	1.86	283	134	41	0.70
50	80					6	80	2.07	255	126		0.76
55	85					7	90	2.54	270	138		0.82
60	90					7	90	2.77	247	130		0.88
65	95					8	105	3.58	261	141		0.94
70	110	60	50	33.4	M10	7	140	5.10	244	128	83	2.10
75	115							5.46	228	119		2.20
80	120							5.85	214	112		2.30
85	125					8	175	7.45	230	129		2.40
90	130					8	175	7.90	217	124		2.60
95	135					10	205	9.90	257	149		2.70
100	145	68	58	40.8			220	11.00	192	114		3.70
105	150							11.55	210	114		3.90
110	155							12.10	175	107		4.00
120	165					12	260	15.70	192	120		4.30
125	170				M12	10	320	17.50	189	120	145	4.80
130	180							20.70	188	120		5.90
140	190							22.50	175	114		6.30
150	200	77	65	45.4		12	380	28.50	196	130		6.70
注：Z3型胀紧联结套螺钉的机械性能等级为12.9级。
